概述

GT614-MHz 頻標分配放大器是我公司設計的一款高性價比射頻信號分配放大設備，具有頻帶寬、隔離度高、配置靈活、性價比高等優點, 該儀器選用***的數字芯片和數字電路設計，能將<160MHz的任意頻率正弦波信號進行多路分配驅動放大。支持1個獨立信號輸入，進行10路驅動放大，可廣泛應用于計量校準、通信、廣電、標準時統等部門。

技術指標

l  輸入信號：1路，BNC，頻率范圍：1-20 MHz，正弦波信號，幅度：≤+13dBm，50Ω

l  輸出信號：10路，BNC，50Ω

l  隔離度：  >100dB

l  非諧波失真：<-80dBc

l  諧波失真：<-40dBc

l  噪聲引入：

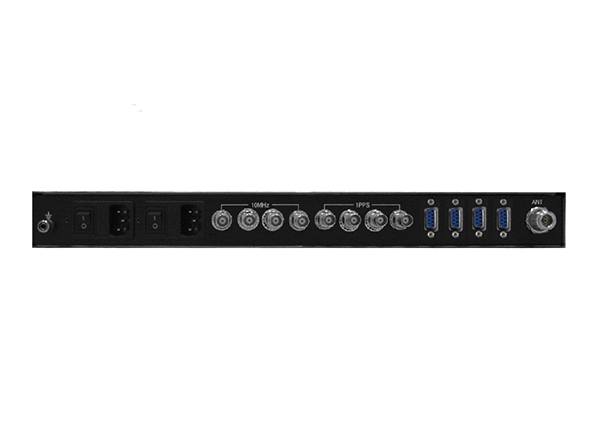

后面板說明

l  輸入：InputI端接輸入信號

l  輸出：10路信號輸出

l  220V 2A電源保險管

l  220V 50Hz電源線插座

物理及環境參數

l  機箱尺寸： 1U標準機箱，424×180×44 mm

l  重    量： 2KG

l  工作溫度： 0℃～+50℃

l  存儲溫度： -40℃～+80℃

l  輸入電壓： 220±20% V AC輸入

l  功    耗:   <25W
